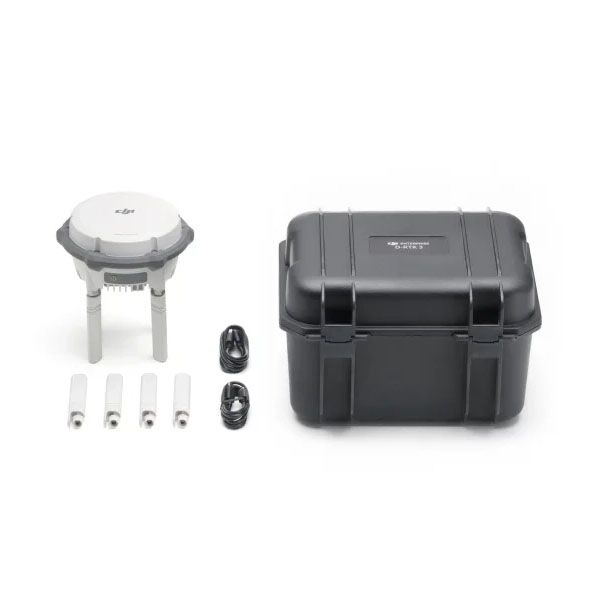

DJI D-RTK 3 Multifunktionsstation – Zentimetergenaue GNSS-Positionierung für Profis

Die DJI D-RTK 3 Multifunktionsstation ist die leistungsstarke GNSS-Lösung für professionelle Drohnenanwendungen. Sie empfängt Signale aller wichtigen Satellitennavigationssysteme, nämlich GPS, BDS, GALILEO, GLONASS und QZSS. Durch ihre integrierte Trägheitsmesseinheit (IMU) analysiert sie präzise die Position und Ausrichtung des Geräts. Damit eignet sie sich sowohl als Basisstation zur zentimetergenauen Positionierung mehrerer Drohnen gleichzeitig als auch als Relaisstation zur Erweiterung der Betriebsreichweite.

Drei Betriebsmodi der D-RTK 3 Multifunktionsstation

Die RTK-Station bietet drei flexible Betriebsmodi, die unterschiedlichste Anforderungen abdecken. Daher ist sie eine der vielseitigsten Lösungen im DJI Enterprise-Bereich. Weitere Informationen zu DJI RTK-Technologie finden Sie darüber hinaus direkt auf der offiziellen DJI-Produktseite.

Basisstation

Im Basisstationsmodus positioniert das Gerät mehrere Drohnen gleichzeitig zentimetergenau. Es unterstützt RTK-Korrekturdaten über RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6 sowie MSM7. Dadurch erzielen Nutzer horizontale Genauigkeiten von 0,8 cm + 1 ppm (RMS) und vertikale Genauigkeiten von 1,5 cm + 1 ppm (RMS).

Relaisstation

Als Relaisstation erweitert die RTK-Einheit die Betriebsreichweite von Drohnen erheblich. Im FCC-Modus beträgt der maximale Abstand zwischen Fluggerät und Relaisstation bis zu 15 km. Deshalb sind auch weitläufige Einsätze zuverlässig abgedeckt.

Roverstation

Im Roverstationsmodus ermöglicht das Gerät in Kombination mit der DJI ENTERPRISE-App und DJI Terra hochpräzise Vermessungsanwendungen am Boden. Außerdem beträgt die Betriebszeit dabei bis zu 10 Stunden.

Technische Highlights der D-RTK 3 Multifunktionsstation

Das Gerät unterstützt alle gängigen GNSS-Frequenzen, darunter:

• GPS: L1C/A, L2C, L5
• BDS: B1I, B2I, B3I, B1C, B2a, B2b
• GALILEO: E1, E5a, E5b, E6
• GLONASS: L1, L2
• QZSS: L1C/A, L2C, L5
• L-Band

Zusätzlich bietet sie eine Initialisierungszuverlässigkeit von über 99,9 % sowie ein professionelles O4-Enterprise-Videoübertragungssystem. Passend dazu empfehlen wir auch die kompatiblen DJI Enterprise Drohnen und Zubehörprodukte.

Genauigkeit & Messdaten der RTK-Station

Statische Messung (Roverstation)
Horizontal: 0,8 cm + 1 ppm (RMS)
Vertikal: 1,5 cm + 1 ppm (RMS)

Neigungsmessung
Winkelbereich: 0° bis 60°
Horizontal: 8 mm + 0,7 mm/Neigung (Genauigkeit < 2 cm innerhalb von 30°)

Maximale Übertragungsabstände (unbehindert, störungsfrei)
FCC: 15 km (Fluggerät – Relaisstation), 1 km (Relaisstation – Fernsteuerung)
SRRC: 12 km (Fluggerät – Relaisstation), 1 km (Relaisstation – Fernsteuerung)
CE: 8 km (Fluggerät – Relaisstation), 300 m (Relaisstation – Fernsteuerung)

Akku, Anschlüsse & Schutzklasse

Das Gerät verfügt über einen integrierten LiPo-Akku mit 6.500 mAh (46,8 Wh). Je nach Modus erreicht die RTK-Station folgende Betriebszeiten:

• Relaisstation: 4 Stunden
• Basisstation: 7 Stunden
• Roverstation: 10 Stunden

Darüber hinaus bietet das Gerät weitere wichtige technische Eigenschaften:

• Stromausgang: USB Typ-C
• Unterstütztes Netzteil: USB PD 3.0-Protokoll (9–15 V)
• Schutzklasse: IP67 (nur Station)
• Gewicht: 1,26 kg
• Abmessungen: 163 × 89 mm (ohne OcuSync-Richtantennen)

D-RTK 3 Multifunktionsstation: Satellitenbasierte Punktpositionierung (PPP)

Das Gerät unterstützt zudem satellitenbasierte präzise Punktpositionierung. Dabei werden folgende Frequenzen eingesetzt: BDS B2b, GALILEO E6 sowie L-Band. Die Konvergenzzeit beträgt ca. 20 Minuten. Infolgedessen liegt die erreichbare Genauigkeit horizontal bei 30 cm (RMS) und vertikal bei 40 cm (RMS).

Wichtige Hinweise zur Nutzung

Bitte beachten Sie folgende Punkte für einen optimalen Betrieb:

1. Das Gerät sollte an einem hohen, hindernisfreien Standort aufgestellt werden, damit eine klare Kommunikation zwischen Fernsteuerung und Fluggerät gewährleistet ist.
2. Intensive Vibrationen und schnelle Drehungen können die Genauigkeit der Trägheitsmesseinheit beeinflussen.
3. Die angegebenen Daten zeigen die maximale Kommunikationsreichweite für Flüge in eine Richtung ohne Rückflug. Beachten Sie deshalb immer die Warnmeldungen zur Rückkehrfunktion in der App.
4. Stellen Sie sicher, dass alle Gummistopfen-Schnittstellen am Gehäuse korrekt montiert sind.

Videoübertragung & Betriebsfrequenz

Videoübertragungssystem: O4 Enterprise

Betriebsfrequenz im Relaisstationsmodus:

• O4: 2,4 GHz / 5,2 GHz / 5,8 GHz

Übertragungsformat von Differenzialdaten

Bei Verwendung als Basis- oder Relaisstation zeichnet RTCM 3.2 die Satellitenrohdaten im DAT-Format auf. Im Roverstation- sowie im Kalibrierungsmodus unterstützt das Gerät folgende Protokolle: RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6 und MSM7. Es wird daher empfohlen, Empfänger einzusetzen, die vier oder mehr GNSS-Systeme unterstützen.
