Überragende Sicht bei jedem Licht

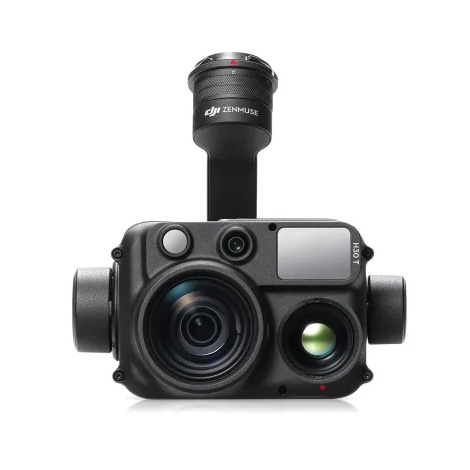

Das vielfältige Allwetterflaggschiff der Zenmuse H30 Serie verfügt über fünf Hauptmodule: eine Weitwinkelkamera, eine Zoomkamera, eine Infrarot-Wärmebildkamera, einen Laser-Entfernungsmesser und eine NIR-Zusatzbeleuchtung. Durch den Einsatz modernster intelligenter Algorithmen revolutioniert sie die Wahrnehmungs- und Bildgebungsstandards und überwindet dabei die Grenzen der Tag- und Nachtsicht. Dadurch eignet sie sich mühelos für eine Vielzahl von Einsatzbereichen wie öffentliche Sicherheit, Energieüberwachung, Gewässerschutz und Forstwirtschaft.

Vielseitige Performance, Tag und Nacht

Zoomkamera

• Bis zu 34-facher optischer Zoom und 400-facher Digitalzoom
• 40MP 1/1,8-Zoll-CMOS-Sensor
• Videoauflösung: Max. 3840 ×2160 bei 30fps

Weitwinkelkamera

• Äquivalente Brennweite: 24mm, DFOV: 82,1°
• 48MP 1/1,3-Zoll-CMOS-Sensor
• Videoauflösung: Max. 3840 ×2160 bei 30 fps

Laser-Entfernungsmesser

• Messbereich: 3 bis 3000 m
• Messgenauigkeit: ≥ 500 m: ±(0,2 m + Messabstand x0,15 %) > 500 m: ±1,0 m

Infrarot-Wärmebildkamera (nur für H30T)

• Äquivalente Brennweite: 52 mm, DFOV: 45,2°
• Ungekühltes VOx-Mikrobolometer
• Fotoauflösung: 1280 × 1024
• Videoauflösung: 1280 × 1024 bei 30 fps
• Temperaturmessbereich von -20 °C bis 1600 °C (-4°bis 2912° F) (mit Infrarot-Filter)

NIR-Zusatzbeleuchtung

• Wellenlänge: 850 nm
• Sichtfeld: 4,6 ± 0,6° (Rund)
• Sicherheitsklasse: Klasse 1
• Reichweite der Beleuchtung: Kreis mit ca. 8 m Durchmesser bei 100 m Entfernung

Weitere und klarere Sicht

Bis zu 34-facher optischer Zoom und 400-facher Digitalzoom

Die Zenmuse H30 Serie verfügt über eine hochauflösende 40MP Zoomkamera, die einen bis zu 34-fachen optischen Zoom und einen beeindruckenden 400-fachen digitalen Zoom unterstützt. Im Vergleich zur vorherigen Generation erfasst sie nicht nur Objekte in größerer Entfernung, sondern liefert zudem deutlich mehr Details.

Stabilere Aufnahmen mit der Zoomkamera

Mit dem neuesten Bildstabilisierungsalgorithmus von DJI kann die Zenmuse H30 Serie Verwacklungen bei Teleaufnahmen effektiv reduzieren. Dadurch liefert sie stabile und klare Bilder für detaillierte Inspektionen von Hochspannungsleitungen.

Max. 3000 m Laser-Entfernungsmesser

Der Laser-Entfernungsmesser verfügt über einen bis zu 2,5-mal größeren Messbereich als die Vorgängergeneration und erfasst deshalb präzise die Positionsdaten von Objekten in einem Bereich von 3 m bis 3000 m, einschließlich der linearen Entfernung zur Kamera, der Höhe und der GPS-Koordinaten.

Verbesserte Nachtsicht

Nachtsicht in Vollfarbe

Die Zoom- und Weitwinkelkameras der Zenmuse H30 Serie können bei schlechten Lichtverhältnissen in den Nachtmodus umschalten, um die Live-Ansicht und die Aufnahmequalität zu verbessern. Dies gewährleistet einen effizienten und präzisen Einsatz in der Nacht und ermöglicht außerdem einen kontinuierlichen Betrieb von Tag bis Nacht.

Unterstützt Schwarz-Weiß-Nachtsicht und NIR-Beleuchtung

Im Nachtmodus unterstützt die Zoomkamera der Zenmuse H30 Serie IR-Licht für Infrarotverstärkung und NIR-Beleuchtung. Sie schaltet die Live-Übertragung in ein Graustufenbild um, indem sie den Infrarotfilter entfernt und so den Kontrast zwischen hellen und dunklen Bereichen verstärkt, was die Lokalisierung von Objekten erleichtert. Wenn die NIR-Zusatzbeleuchtung aktiviert ist, kann die Zoomkamera zudem von der zusätzlichen NIR-Beleuchtung profitieren, was besonders bei der verdeckten Nachtüberwachung und bei Such- und Rettungseinsätzen hilfreich ist.

Stärkere Infrarot-Leistung

Temperaturmessbereich -20 °C bis 1600 °C

Durch den Einbau eines IR-Neutraldichtefilters kann die Infrarot-Wärmebildkamera Temperaturen von bis zu 1600 °C (2912 °F) messen, was dem Dreifachen der vorherigen Generation entspricht. Dies ermöglicht daher eine effektivere Einschätzung von Temperaturveränderungen und eine schnelle Lokalisierung von Brandherden, was die Effizienz der Rettungsmaßnahmen bei der Feuerbekämpfung erhöht.

Intelligentere Multi-Szenario-Einsätze

Smart Capture für verbesserte Bildaufnahmen

Im Modus Smart Capture ermitteln die Zoom- und Weitwinkelkameras der Zenmuse H30 Serie automatisch die Helligkeit des Umgebungslichts sowie den Dynamikbereich und wenden intelligente Bildalgorithmen an. Dies garantiert die Ausgabe von Fotografien mit natürlichen Übergängen zwischen Hell und Dunkel und reichhaltigen Details, selbst in Umgebungen mit hoher Dynamik, starkem oder schwachem Licht.

Elektronische Nebelentfernung

Die Zoomkamera der Zenmuse H30 Serie verwendet in Situationen wie Smog oder hoher Luftfeuchtigkeit eine neue Funktion zur elektronischen Entnebelung, um die Bildschärfe zu verbessern. Sie ermöglicht dabei niedrige und hohe Stufen der Entnebelung, um verschiedenen Einsatzumgebungen und Anforderungen gerecht zu werden.

Verlässlichere Synchronisation und Speicherung von Informationen

Unterstützt Voraufnahmen

Alle Kameras der Zenmuse H30-Serie, einschließlich der Zoom-, Weitwinkel- und Infrarot-Wärmebildkamera, können einen Vorab-Cache von bis zu 10 Sekunden speichern. Dadurch werden wichtige Ereignisse nicht mehr verpasst, da die Aufnahme rückwirkend gespeichert werden kann.

Unterstützt RTC-Zeitstempel

Die Zenmuse H30-Serie unterstützt RTC-Zeitstempel für präzise Zeitsynchronisation. Damit können Bilder und Videos mit exakten Zeitdaten versehen werden, was besonders für rechtssichere Dokumentation wichtig ist.

Echtzeit-Einsatzgebiete-Sharing

Die Zenmuse H30 Serie überträgt die aktuellen Standortdaten des Fluggeräts und die Kamera-Live-Ansicht in Echtzeit, damit Einsatzkräfte auf dem Boden immer auf dem neuesten Stand bleiben. Dies erleichtert eine schnelle Fernsteuerung und vereinfacht somit koordinierte Luft-Boden-Einsätze.

Hervorragende Anpassungsfähigkeit an die Umgebung

Schutzart IP54

Die Zenmuse H30 Serie ist nach IP54 staub- und wasserdicht und kann daher auch unter schwierigen Bedingungen sicher und zuverlässig betrieben werden.

Betriebstemperatur -20 bis 50 °C

Die Zenmuse H30 Serie ist für den Einsatz bei Temperaturen von -20 °C bis 50 °C konzipiert und erfüllt somit die Anforderungen an einen Allwetterbetrieb.

Anwendungsszenarien

Mit den DJI Enterprise Flugplattformen eignet sich die Zenmuse H30 Serie für Anwendungen in einer Reihe von Branchen, wie z.B. öffentliche Sicherheit, Stromversorgung, Öl und Gas, Wasserschutz und Forstwirtschaft.

Technische Daten

Allgemein

Produktname
Zenmuse H30 Serie

Abmessungen
170 × 145 × 165 mm (L×B×H)

Gewicht
920 ± 5 g

Leistung
H30: 26 W
H30T: 28 W

Schutzart
IP54

Unter kontrollierten Laborbedingungen kann es die Schutzart IP54 gemäß Standard IEC 60529 erreichen. Die Schutzart ist nicht dauerhaft gültig und kann aufgrund von Produktverschleiß abnehmen.

Unterstützte Fluggeräte
Matrice 300 RTK (erfordert die DJI RC Plus)
Matrice 350 RTK

Umgebung

Betriebstemperatur
-20 °C bis 50 °C (-4° bis 122 °F)

Lagertemperatur
-20 °C bis 60 °C (-4° bis 140 °F)

Gimbal

Stabilisierungssystem
3-Achsen (Neigen, Rollen, Schwenken)

Winkelschwingungsbereich
Schwebeflug: ±0,002°
Flug: ±0,004°

Befestigung
Abnehmbarer DJI SKYPORT

Mechanischer Bereich
Neigen: -132,5° bis +73°
Rollen: ±60°
Schwenken: ±328°
(Strukturelle Grenze, kein steuerbarer Bereich)

Steuerbarer Bereich
Neigen: -120° bis +60°
Schwenken: ±320°

Maximale Steuergeschwindigkeit (Neigen)
100°/s

Winkelvibrationsbereich
±0,01°

Zoomkamera

Sensor
1/1,8-Zoll CMOS
Effektive Pixel: 40 MP

Objektiv
Äquivalente Brennweite: 28-952 mm
Blende: f/2,8 bis f/6,4
Autofokus: 3 m bis unendlich

ISO-Bereich
Video: 100 – 6400
Foto: 100 – 6400

Verschlusszeit
Elektronisch: 2s – 1/8000s

Maximale Videoauflösung
3840×2160 bei 30fps

Videoformat
MP4

Videocodec und Bitraten-Strategie
H.264, H.265
CBR, VBR

Max. Fotoauflösung
8064×6048, 4032×3024

Fotoformat
JPG

Infrarot-Wärmebildkamera (H30T)

Wärmebildsensor
Ungekühltes VOx-Mikrobolometer

Objektiv
Brennweite: 24 mm (Äquivalente Brennweite: 52 mm)
Blende: f/0,95
Diagonales Sichtfeld: 45,2°

Digitalzoom Äquivalent
32-fach

Videoauflösung
1280 × 1024 bei 30 fps

Videoformat
MP4

Video Untertitel
Unterstützt

Videocodec und Bitraten-Strategie
H264, H265
CBR, VBR

Fotoauflösung
1280 × 1024

Fotoformat
R-JPEG

Pixelabstand
12 μm

Spektralband
8 bis 14 μm

Geräuschäquivalente Temperaturdifferenz (NETD)
≤50 mk bei f/1,0

Temperaturmessmethode
Spotmessung, Bereichsmessung, Mittelpunkt Temperaturmessung

Temperaturmessbereich
-20 °C bis 150 °C (Normalmodus)
-20 °C bis 500 °C (Hochtemperaturmodus)
-20 °C bis 1600 °C (mit IR-Neutraldichtefilter)

Messgenauigkeit
±2 °C oder ±2%

Weitwinkelkamera

Sensor
1/1,3-Zoll-CMOS
Effektive Pixel: 48 MP

Objektiv
Äquivalente Brennweite: 24 mm
Blende: f/2,8
Autofokus: 1 m bis unendlich

ISO-Bereich
Video: 100-6400
Foto: 100-6400

Verschlusszeit
Elektronisch: 2s – 1/8000s

Maximale Videoauflösung
3840×2160 bei 30fps

Videoformat
MP4

Videocodec und Bitraten-Strategie
H.264, H.265
CBR, VBR

Max. Fotoauflösung
8064×6048

Fotoformat
JPG

Laser-Entfernungsmesser

Messbereich
3 bis 3000 m

Messgenauigkeit
≥ 500 m: ±(0,2 m + Messabstand x0,15 %) > 500 m: ±1,0 m

Wellenlänge
905 nm

Laserklasse
Klasse 1

Strahldivergenzen
Horizontal: 0,1°; Vertikal: 0,3°

Größe des Laserpunkts
Bei 100 m: ca 50 × 450 mm
Bei 1000 m: ca 450 × 4500 mm

Sicherheitsregulierungsstufe
Klasse 1

Zugängliche Emissionsgrenze (AEL)
260 nJ

Referenzblende
18 mm

Max. Laserimpuls-Emissionsleistung innerhalb von 5 Nanosekunden
52 W

NIR-Zusatzbeleuchtung

Wellenlänge
850 nm

Sichtfeld
4,6 ± 0,6° (Rund)

Sicherheitsregulierungsstufe
Klasse 1

Reichweite der Beleuchtung
Bei 100 m: Ca. 8 m Kreisdurchmesser

Sonderfunktionen

Optischer Hybridzoom
34-fach

Maximaler Zoom
400-fach

Link Zoom
Unterstützt

Klicken zum Anvisieren
Unterstützt

Hochauflösende Rasterfotos
Unterstützt

Nachtszene
Unterstützt

Zeitstempel
Unterstützt

Intelligente Aufnahme
Unterstützt

Video Voraufnahme
Unterstützt

Unterstützte Flugsteuerungssoftware
DJI Terra, DJI FlightHub 2

Infrarot-Analysesoftware
DJI Wärmebild-Analysetool 3
